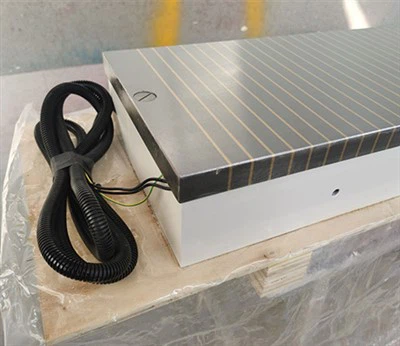

Електромагнітний патрон із прямокутним щільним{0}}полюсом

Назва виробу: електромагнітний патрон із прямокутним-полюсом
Бренд: huaigong
Походження продукту: Китай
Термін доставки: доставка через 15 днів після оплати
Потужність постачання: 50-100 комплектів на місяць
Потужність всмоктування продукту: 130-150 Н/см2
Послати повідомлення
Введення продукту
опис



Що таке електромагнітний патрон із прямокутним-полюсом?




Прямокутний щільнополюсний електромагнітний патрон – це особливий тип електромагнітного патрона, який характеризується своєю прямокутною формою та щільно розташованими магнітними полюсами. Ця конструкція забезпечує ряд переваг, особливо з точки зору міцності та універсальності в роботі з різними заготовками.



Прямокутний електромагнітний патрон-полюсу. Принцип роботи




Електромагнітний патрон із прямокутним щільним-полюсом — це крок полюсів 1+4 і менше, який підходить для затискання малих і тонких заготовок на плоскошліфувальних машинах. Потужність всмоктування зазвичай становить 130-150 Н/см2. Його можна використовувати на поверхневих шліфувальних машинах, шліфувальних машинах, верстатах EDM тощо для поглинання різних магнітопровідних заготовок для обробки. Сила всмоктування рівномірна, а точність обробки висока.



product-1340-948



Прямокутний щільнополюсний електромагнітний патрон-Опис




1. Конструктивні особливості

Прямокутна конфігурація забезпечує широку опорну поверхню з чудовою стабільністю, здатну вміщувати заготовки різних специфікацій і відмінно підходить для затискання великих плоских компонентів.
Щільна полюсна структура означає, що магнітні полюси розташовані близько. Така конструкція оптимізує розподіл магнітного потоку, досягаючи сильного і однорідного магнітного поля по всій робочій зоні.


2. Магнітні характеристики

Завдяки щільному розташуванню полюсів, патрон створює сильне і рівномірно розподілене магнітне тяжіння. Вузькі інтервали між полюсами зменшують проміжки між магнітним полем, тому він може надійно утримувати тонкі та малі заготовки, які створюють труднощі для затискання стандартних патронів.


3. Структурний склад

Магнітні стовпи виготовляються з високоефективних-магнітних матеріалів, що гарантує постійну та надійну роботу. Закриті електромагнітні котушки приводяться в дію зовнішньою силою для створення магнітного поля. Пласка робоча поверхня виготовлена ​​зі зносостійкого магнітного матеріалу для покращення ефективності затиску.


4. Поля застосування

Він широко використовується для точного шліфування, фрезерування та електроерозійної обробки (EDM). Він забезпечує надійне затискання, щоб задовольнити вимоги високої точності та стабільності цих процесів обробки.


5. Сильні сторони продукту

Щільне розташування полюсів значно покращує стабільність затискання, мінімізуючи зсув заготовки та механічну вібрацію під час роботи. Завдяки сильній адаптивності, цей патрон можна використовувати для заготовок різних розмірів і форм, і настійно рекомендується для тонких і дрібних деталей.



Параметри продукту



product-1340-1114



Відображення продукту



product-1340-710

product-1340-878



Чому варто вибрати HUAIGONG





Фізичний виробник

HUAIGONG володіє виробничими лініями, обладнанням, персоналом і фізичними фабриками для безпосереднього виробництва та постачання різноманітної продукції. Ми надаємо пріоритет якості продукції, управлінню ланцюгом постачання, а також спілкуванню та обслуговуванню клієнтів.



OEM & ODM

Ми можемо запропонувати послуги OEM та ODM для нашої продукції на нашому заводі



Найвища якість

Нагляд за якістю всього процесу виробництва від сировини, виготовлення, пакування, складування до завантаження контейнерів.



Вчасна-доставка

Досконала система управління логістикою та-компанія-експедитор гарантують, що наш показник OTD досягає 100%.



FAQ



1. Який магнітний принцип електромагнітного патрона з прямокутним щільним-полюсом?

Принцип роботи:Патрон містить щільну котушку збудження постійного струму (DC). Коли застосовується джерело живлення постійного струму, котушка створює магнітне поле, яке проникає та притягує феромагнітні деталі через щільні магнітні полюси; при відключенні живлення магнітне поле зникає, і заготовку можна зняти.

Витончений{0}}дизайн стовпа:"Тонкий-полюс" означає дуже малу відстань між магнітними полюсами. Це гарантує, що менші заготовки можуть контактувати з кількома магнітними полюсами на поверхні патрона, забезпечуючи рівномірну та стабільну силу затиску.

2. Які види заготовок придатні для обробки щільним електродним патроном?

Відповідні заготовки:Ідеально підходить для малих та середніх-розмірів, тонких, пластинчастих-форми та легко деформованих феромагнітних металевих деталей.

Непридатні заготовки:Не підходить для великих грубих заготовок або не-магнітних матеріалів (таких як мідь, алюміній, нержавіюча сталь тощо).

3. Яка різниця між тонким-полюсним патроном і стандартним-полюсним патроном?

Тонкий-полюс:Магнітне поле проникає на меншу глибину. Оскільки магнітні силові лінії зосереджені на поверхні, він чудово підходить для затискання тонких заготовок і може запобігти викривленню або деформації заготовки під час обробки.

Стандартний-полюс:Магнітне поле проникає на більшу глибину. Він більше підходить для великих, важких або грубих-поковок і відливків, але магнітна сила більш схильна до розсіювання під час затискання маленьких тонких деталей.

4. Чи вплине тривале підживлення та виділення тепла котушки на точність обробки?

Тепловий ефект:Так, у традиційних чисто електромагнітних патронах тривале безперервне живлення може спричинити нагрівання котушки, що призведе до розширення та деформації корпусу патрона, таким чином впливаючи на високі-вимоги до точності обробки.

рішення:Системи керування зазвичай мають коригування циклу розмагнічування, щоб уникнути постійного сильного-нагрівання. Для високо-точної обробки рекомендується електро-технологія постійного магніту, оскільки вона не потребує безперервного живлення та майже не викликає термічної деформації.

5. Що робити, якщо поверхня патрона зношена або магнітна сила зменшується?

Поверхневе шліфування:На поверхні патрона допускається певний діапазон зносу (наприклад, багато моделей мають припуск на шліфування 3-8 мм). Коли на поверхні з’являються подряпини або вона більше не ідеально рівна, її можна встановити безпосередньо на шліфувальну машину для невеликого шліфування поверхні, щоб відновити точність позиціонування.

Тривалість життя:Високоякісні-електромагнітні патрони мають повністю закриту, стійку-охолоджувальну конструкцію, що робить внутрішню котушку менш схильною до старіння та забезпечує тривалий термін служби.
